1. корпус электрического соединителя



корпус электрического соединителя
Корпус соединителя обеспечивает прочную и однозначную установку изоляторов, защиту контактов и изоляторов от повреждений, крепление жгута или кабеля к соединителю и всего соединителя к аппаратуре, взаимную ориентацию ответных частей соединителя и их фиксацию в сочлененном положении.
[В. Ф. Лярский, О. Б. Мурадян. Электрические соединители. Справочник. Радио и связь, 1988]

По виду различают:

• приборный (блочный) корпус;
• кабельный корпус

EN

connector body
part of a connector, which includes all elements of the connector except its contacts
[IEV number 581-27-09]

---

connector housing
part of a connector into which the connector insert and contacts are assembled
[IEV number 581-27-10]

FR

corps d’un connecteur
sous-ensemble d’un connecteur comprenant tous ses élements, sauf les contacts
[IEV number 581-27-09]

---

boîtier de connecteurs
coquille
élément d’un connecteur dans lequel le corps isolant d’un connecteur et les contacts sont assemblés
[IEV number 581-27-09]

Приборная розетка без кожуха
(розетка в приборном корпусе)

Приборная розетка с прямым кожухом

1. Корпус
2. Прямой кожух
3. Кабельный зажим

Кабельная вилка с угловым кожухом

1. Корпус
2. Угловой кожух
3. Кабельный зажим
4. Накидная гайка



Все иллюстрации с
http://www.zip-2002.ru/

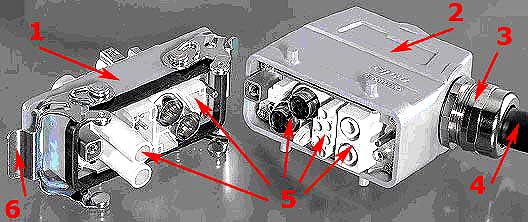

Рис. Tyco Electronics

1. Корпус приборной части
2. Корпус кабельной части
3. Сальник
4. Кабель
5. Модульные изоляторы
6. Замковое устройство

Недопустимые, нерекомендуемые

• кожух электрического соединителя

ПримечаниеКорпус и кожух, это разные элементы электрического соединителя

Тематики

• соединитель электрический (разъем)

Классификация

>>>

EN

• connector body
• connector housing
• connector shell

DE

• Steckverbindergehäuse, n
• Steckverbinderkörper, m

FR

• boîtier de connecteurs
• coquille
• corps d’un connecteur
